Вентиляция

Шкафы автоматизации для вентиляции

Любая конфигурация вентиляционной системы

Шкафы автоматизации производятся для обеспечения работы любой конфигурации вентиляционной системы :

- приточная система вентиляции;

- приточно-вытяжная система вентиляции;

- вытяжная система вентиляции;

- приточная система вентиляции с
кондиционером, увлажнителем и пр.;
- приточно-вытяжная система вентиляции с

утилизацией тепла, рециркуляцией и пр.;

- и любые другие комбинации функций.

Различное исполнение корпуса

Шкафы автоматизации SuperWise производятся в различных корпусах и исполнениях:

- пластиковый корпус в модульном исполнении;
- пластиковый корпус в промышленном
исполнении;
- металлический корпус в промышленном
исполнении.

С панелью оператора, выносной панелью управления или без

Шкафы автоматизации SuperWisе производятся в следующих комплектациях:

- с панелью оператора от 4.3 дюйма;
- с выносной панелью управления;
- без панели оператора и панели управления.

Пример шкафа автоматизации

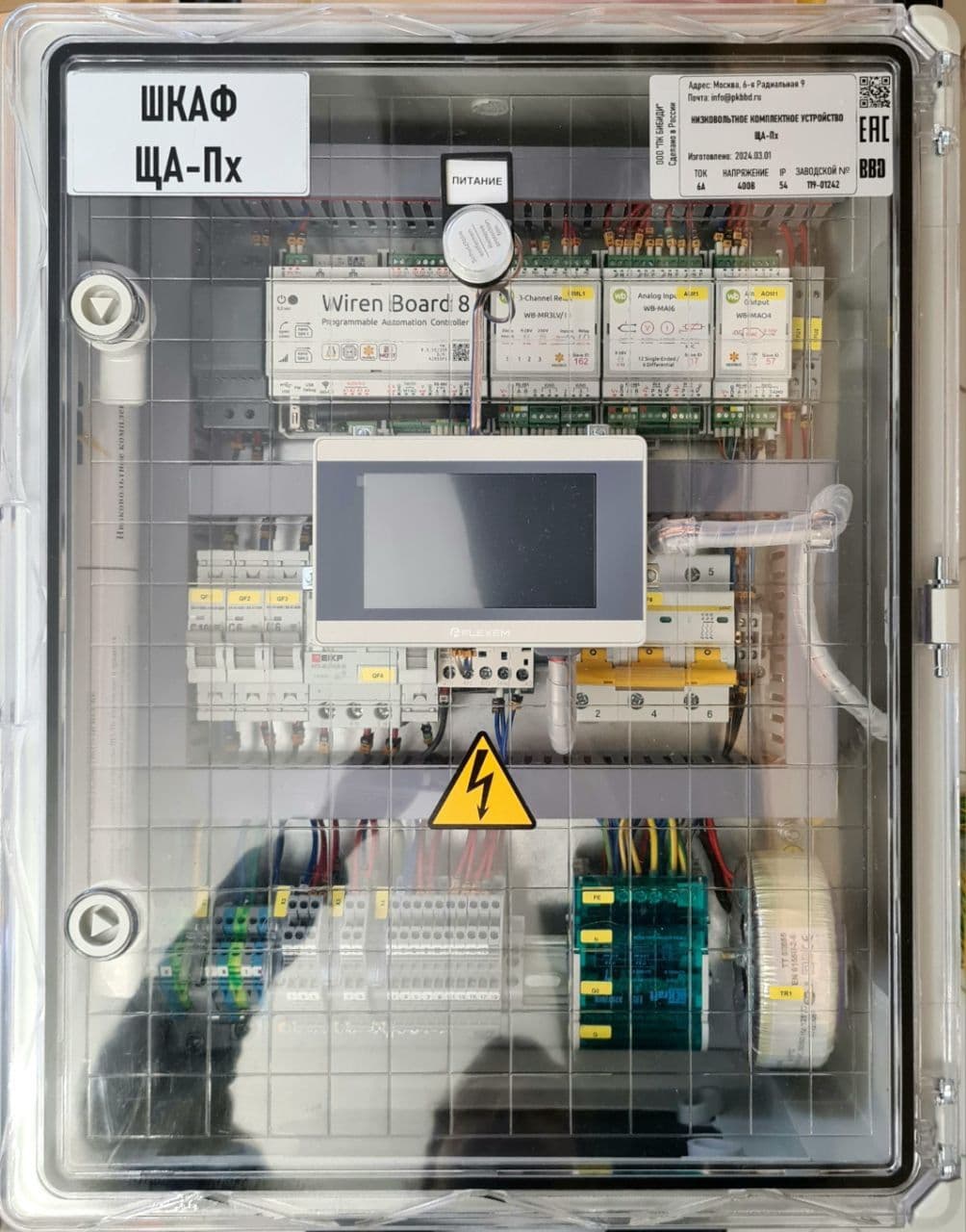

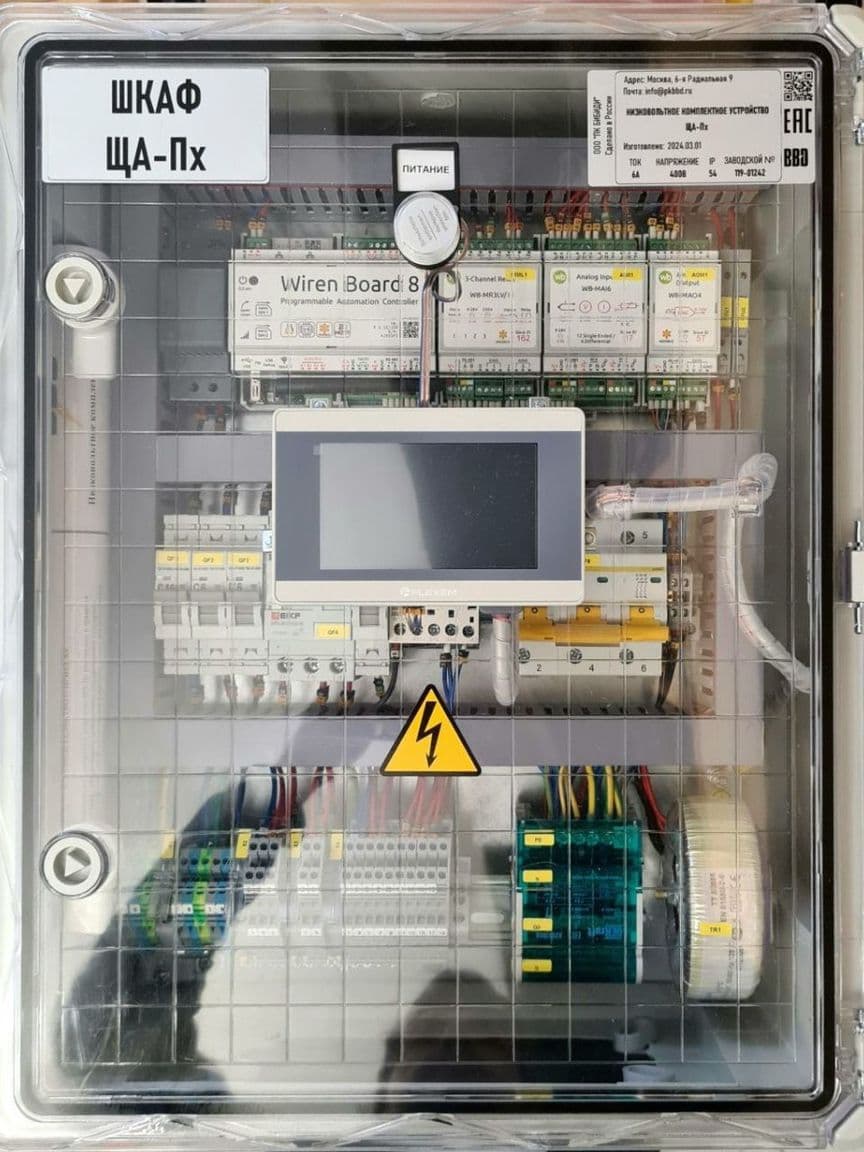

Шкаф автоматизации общеобменной вентиляции

Шкаф выполнен в оболочке IP65, с дисплеем 4.3 дюйма, мембранным вводом. Позволяет управлять приточной системой вентиляции с водяным калорифером в следующей конфигурации:

- Воздушная заслонка с приводом 230В
- Фильтр, контроль загрязнения фильтра
- Циркуляционный насос 230В
- Водяной калорифер с термостатом защиты от замерзания
- Трехходовым клапаном с приводом 24В, управление 0-10В
- Вентилятор с электродвигателем 3ф, 380В
- Преобразователь частоты 3ф, 400В, управление 0-10В
- Датчики температуры: наружного воздуха, обратной воды и приточного
воздуха

Качественное исполнение

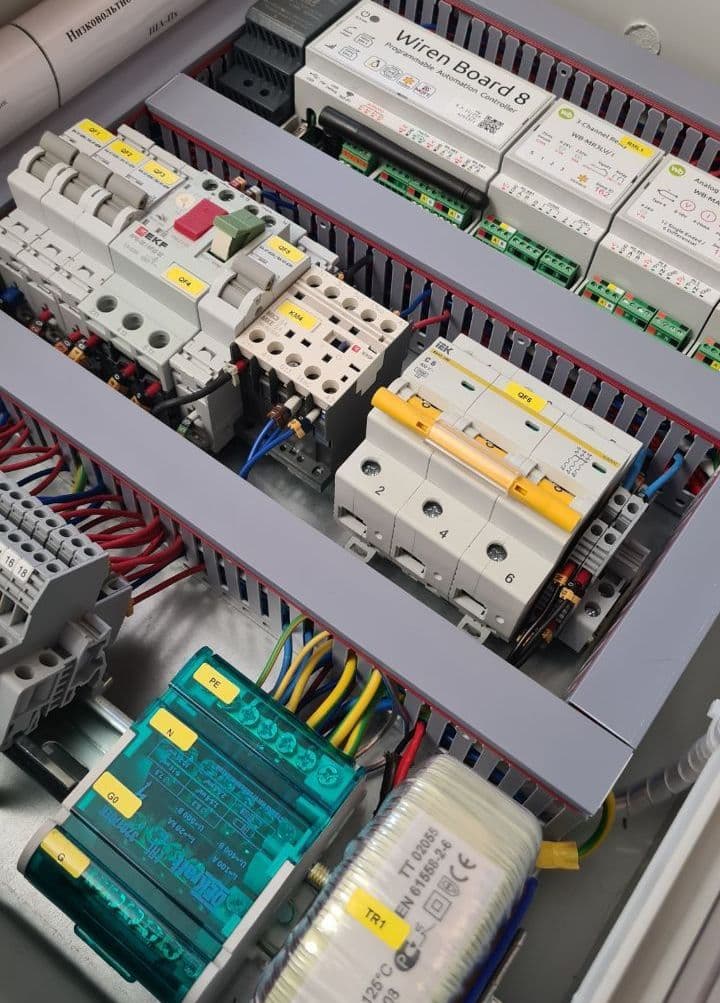

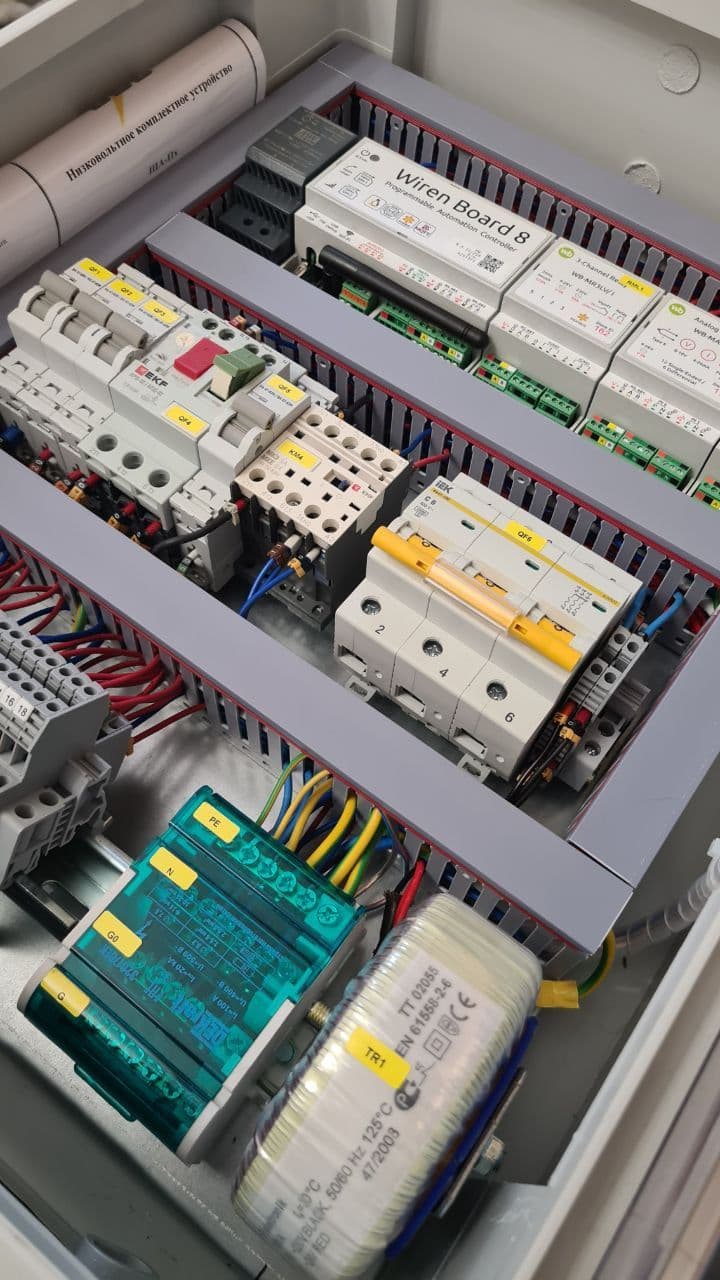

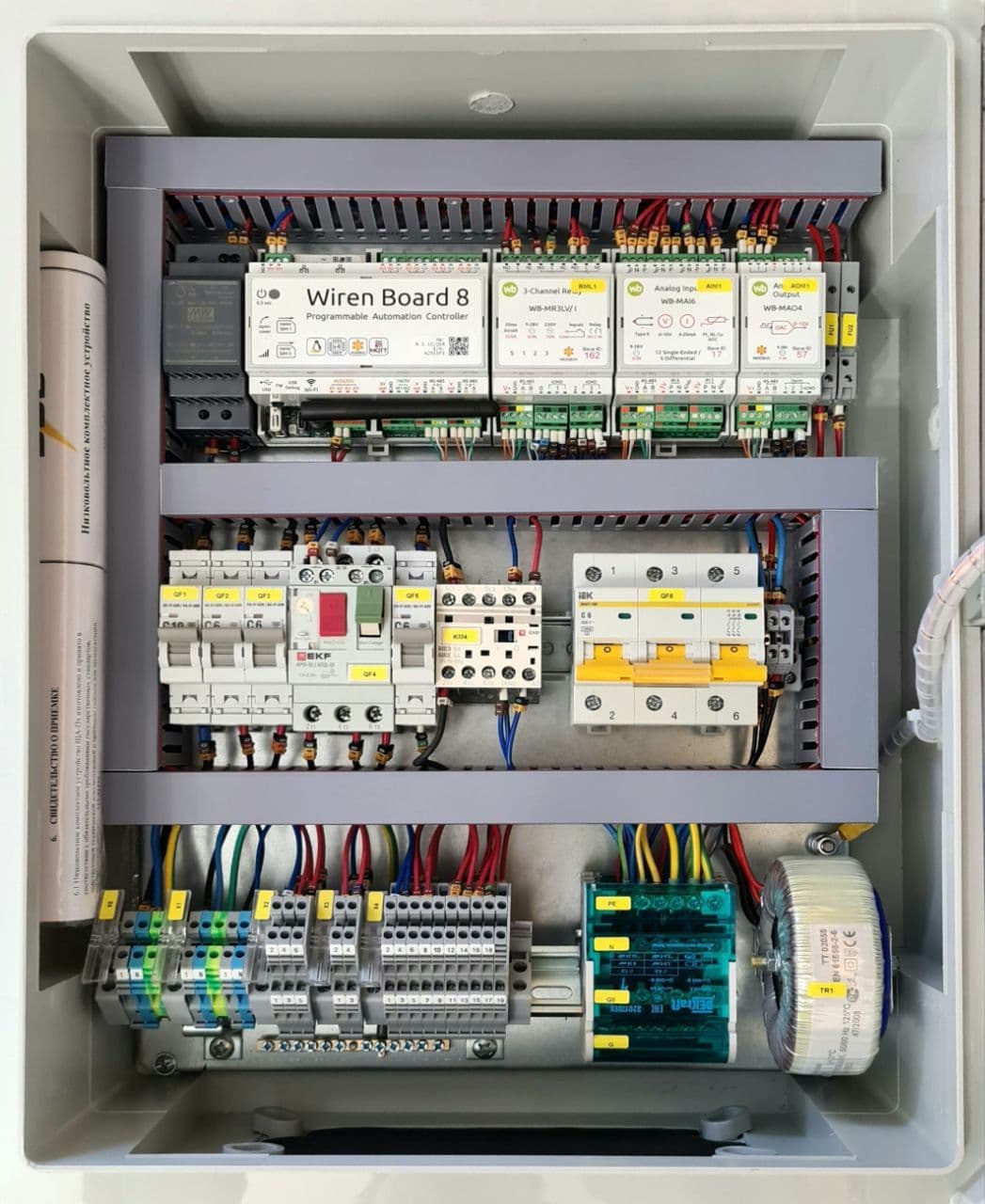

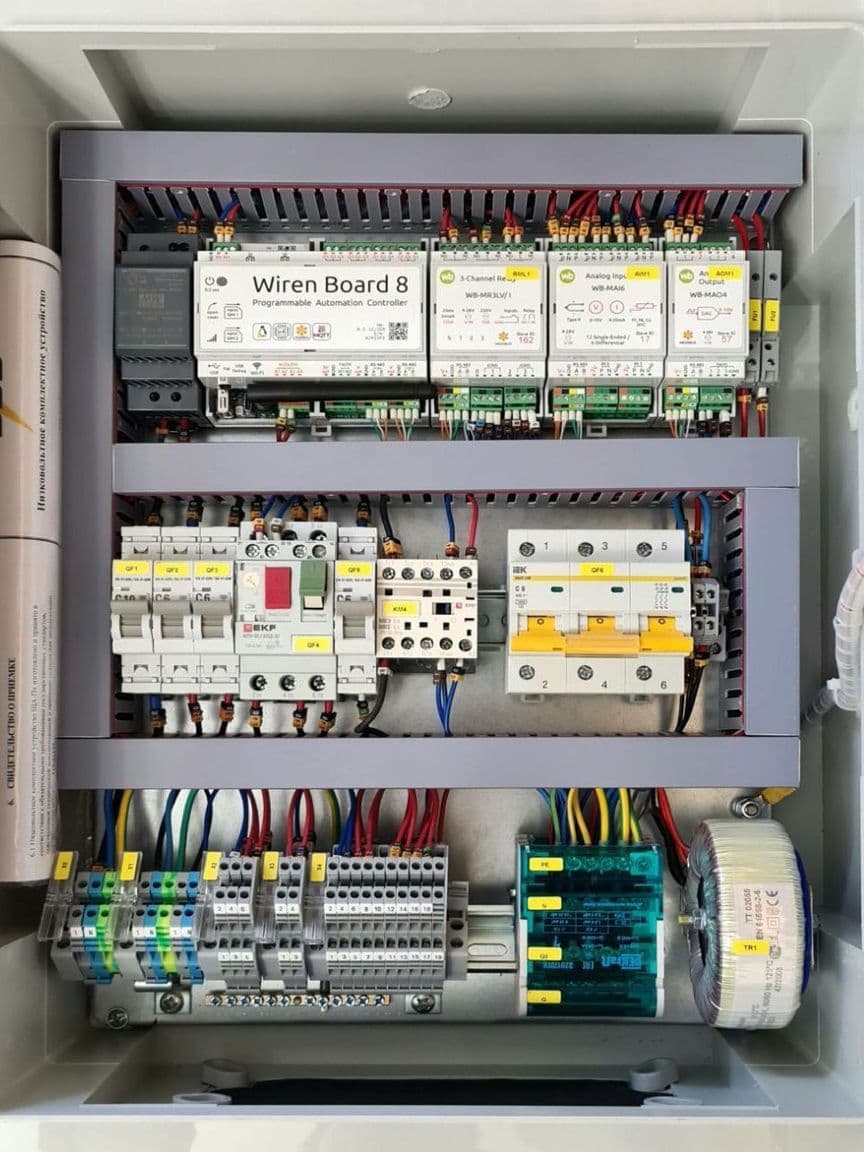

Конструктив шкафа продуман, а компоненты шкафа идеально подобраны, чтобы было удобно при монтаже и в процессе эксплуатации:

- Автоматические выключатели: вводной на шкаф, блок питания 24В,
трансформатор 24В, насос и ПЧ
- Блок питания 24В - питание контроллера и внутренних цепей шкафа
- Тороидальный трансформатор 24В - питание внутренних и внешних
электрических цепей шкафа
- Предохранители во вторичной обмотке трансформатора (защита от КЗ).
Отдельно для внутренних и отдельно для внешних электрических цепей
- Контроллер Wiren Board с модулями ввода/вывода

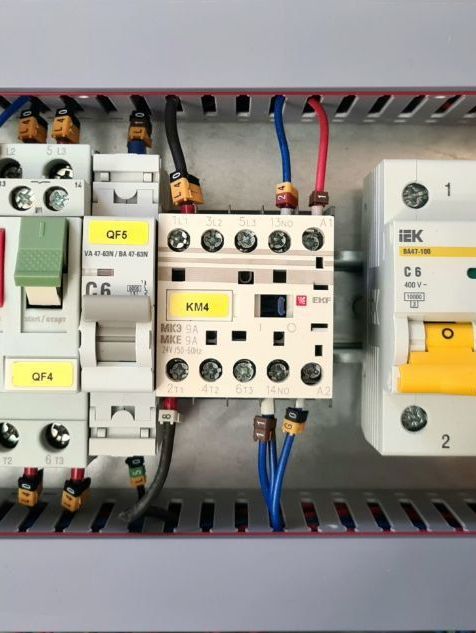

- Контактор для пуска/останова насоса
- Клеммы для подключения отходящего кабеля
- Шина заземления для подключения экрана кабелей
- Мембранный ввод

Аккуратно и эргономично

Вся продукция SuperWise разрабатывается и производится с учётом норм и регламентов Российской Федерации, а также лучших мировых практик. Эргономика шкафов обеспечивается нашим опытом и обкаткой новых решений на собственных объектах и с участием собственного электромонтажного персонала.

Без ущерба качеству, надежности и безопасности

Мы не жертвуем качеством, надежностью и безопасностью ради дешевизны, как это делают некоторые наши конкуренты.

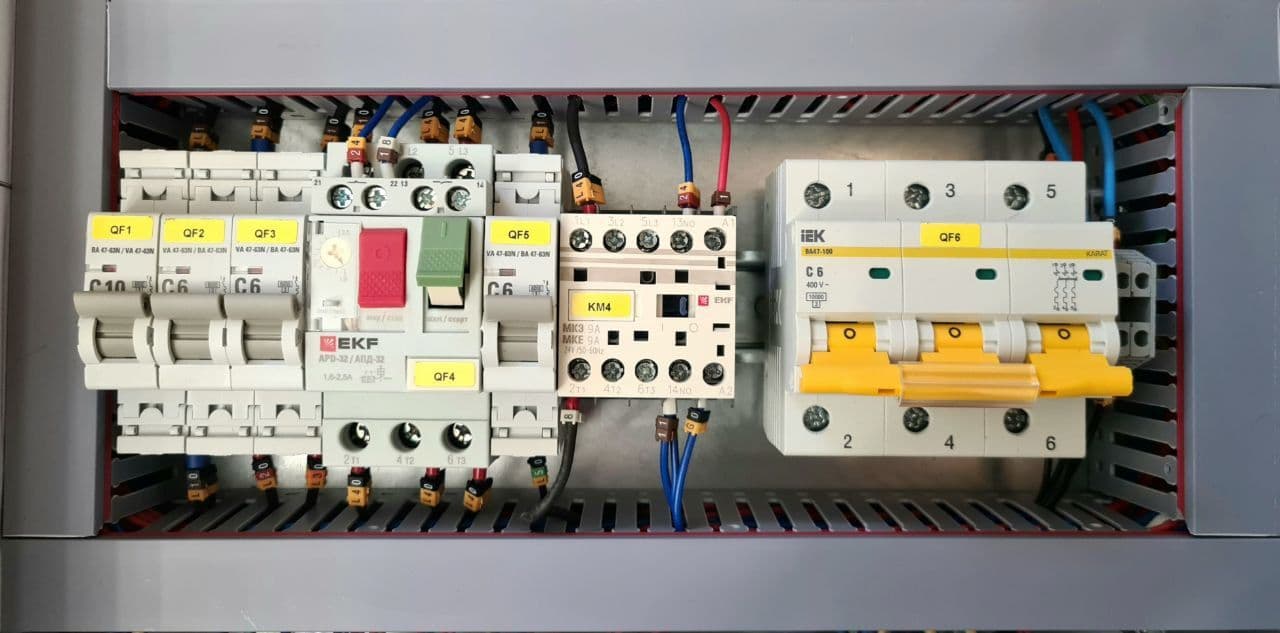

Конструктив наших шкафов предусматривает мотор-автоматы для электродвигателей с прямым пуском, а для электродвигателей с плавным пуском, например, с преобразователем частоты (ПЧ) предусмотрены автоматические выключатели с коммутационной способность 10кА. Для коммутации электрических цепей насосов, даже небольшой мощности, в конструкции шкафов предусмотрен полноценный контактор.

HMI интерфейс

Шкафы автоматизации SuperWise по желанию заказчика могут быть укомплектованы панелью оператора с удобным графическим интерфейсом пользователя. Панель оператора устанавливается на дверцу шкафа. Размер панели оператора зависит от функционала вентиляционной системы, но минимальный размер составляет 4.3 дюйма. Мы тщательно проработали интерфейс для конечного пользователя.

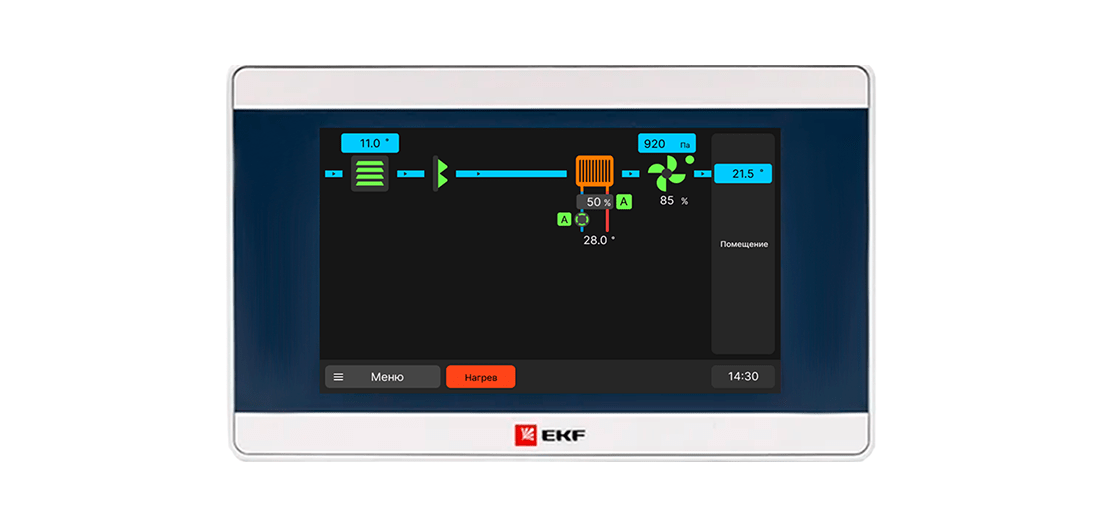

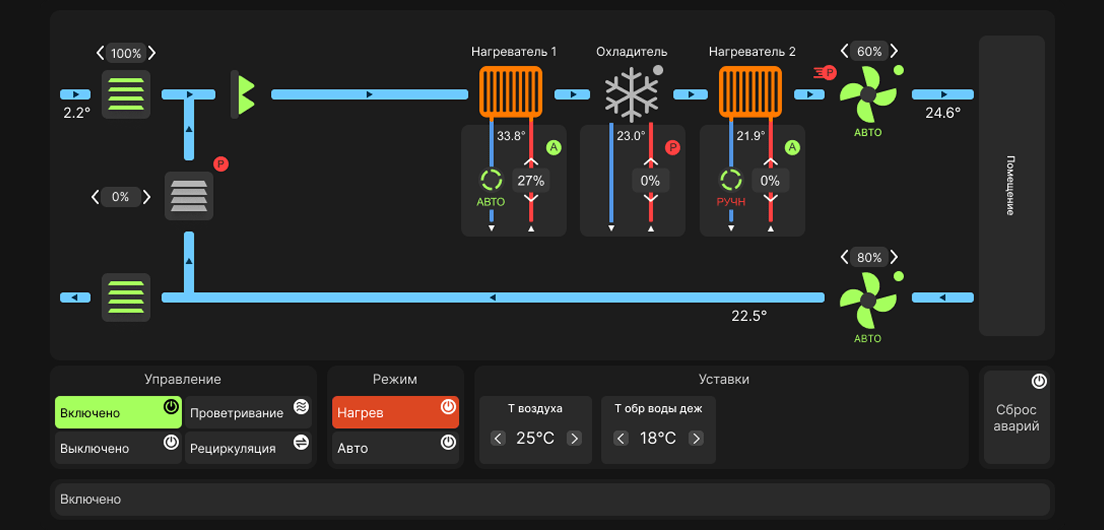

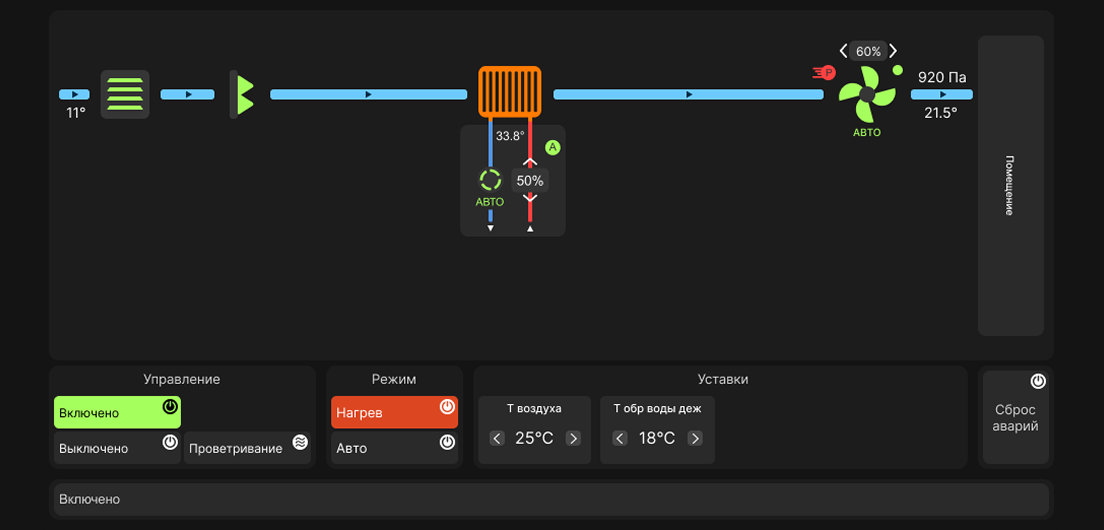

Мнемосхема вентиляционной установки

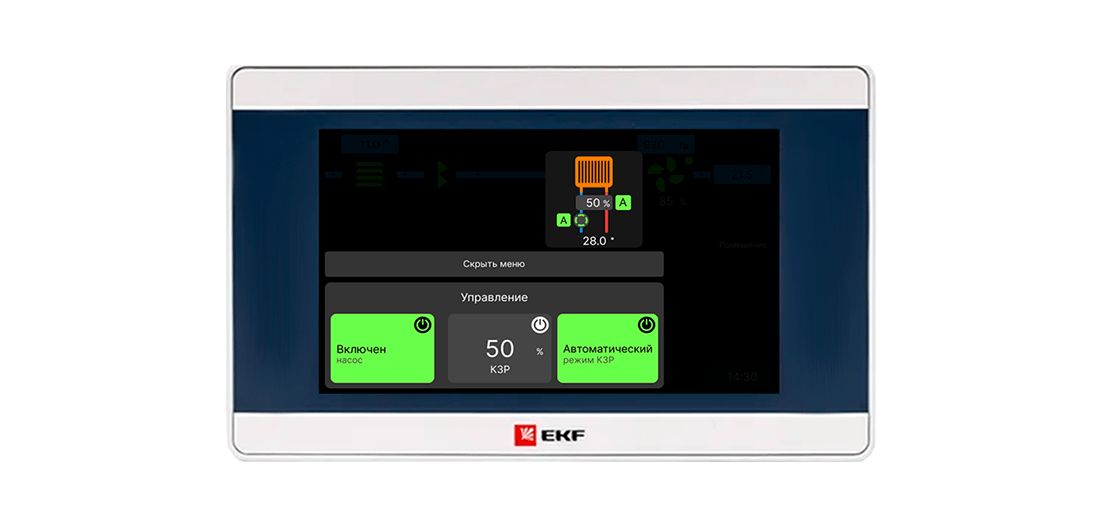

Мнемосхема: контекстное меню воздушной заслонки
Мнемосхема: контекстное меню смесительного узла
Мнемосхема: контекстное меню вентилятора

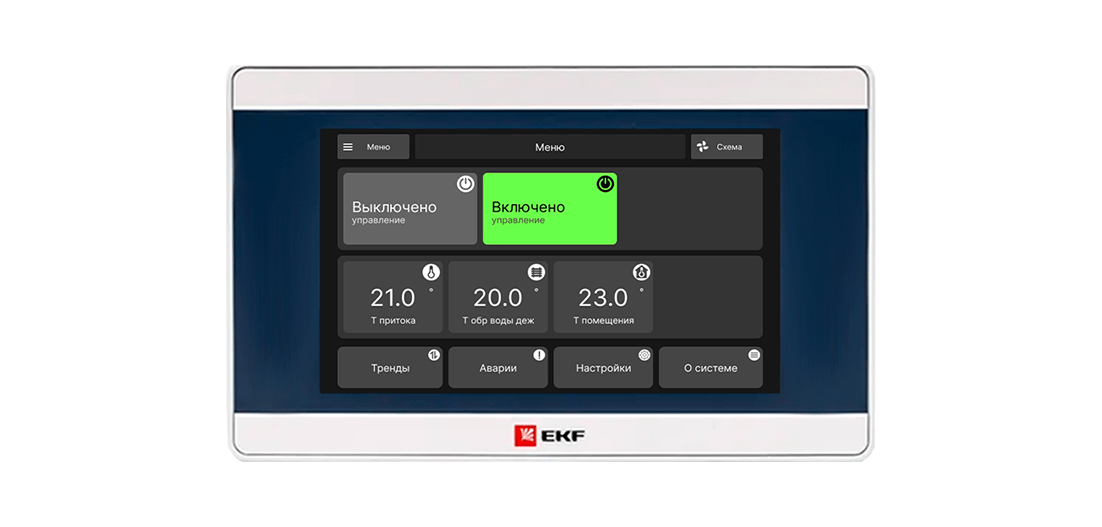

Главная страница и панель уставок

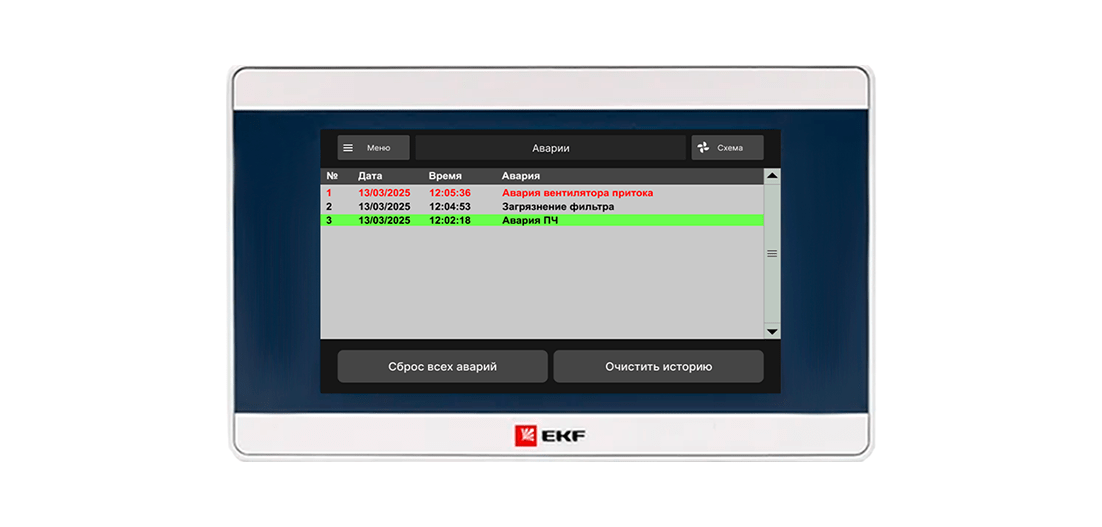

Журнал аварий

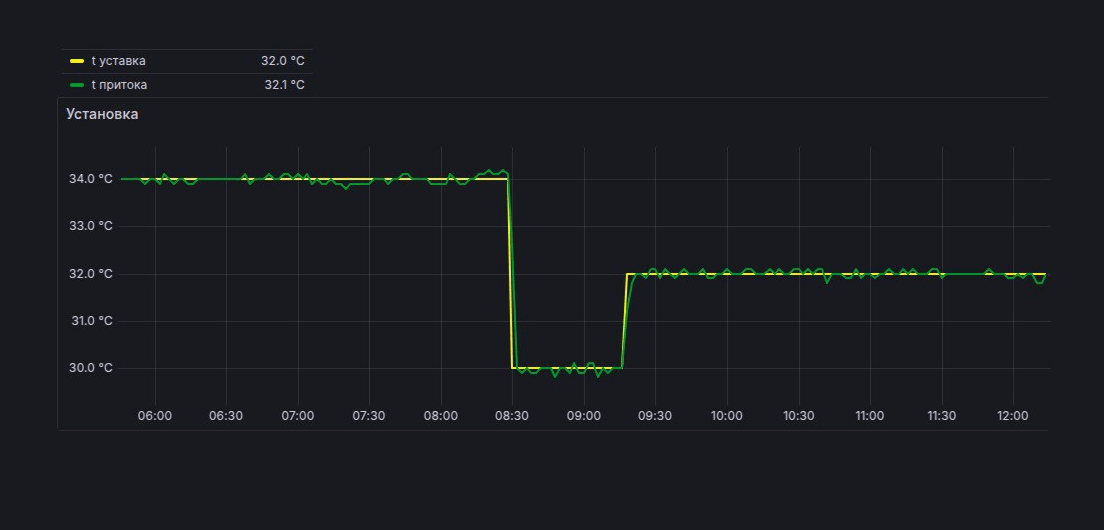

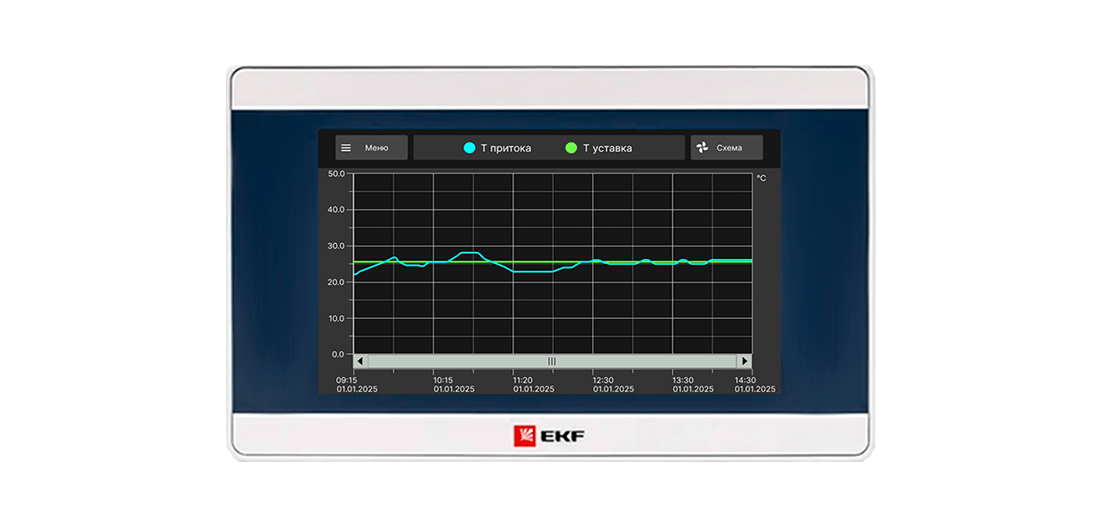

Тренд T притока и T уставки

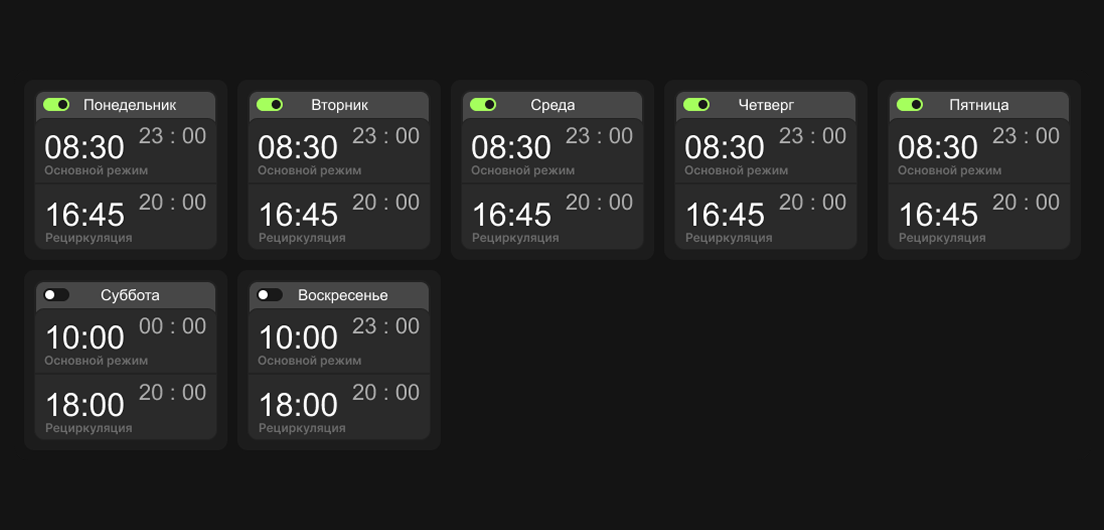

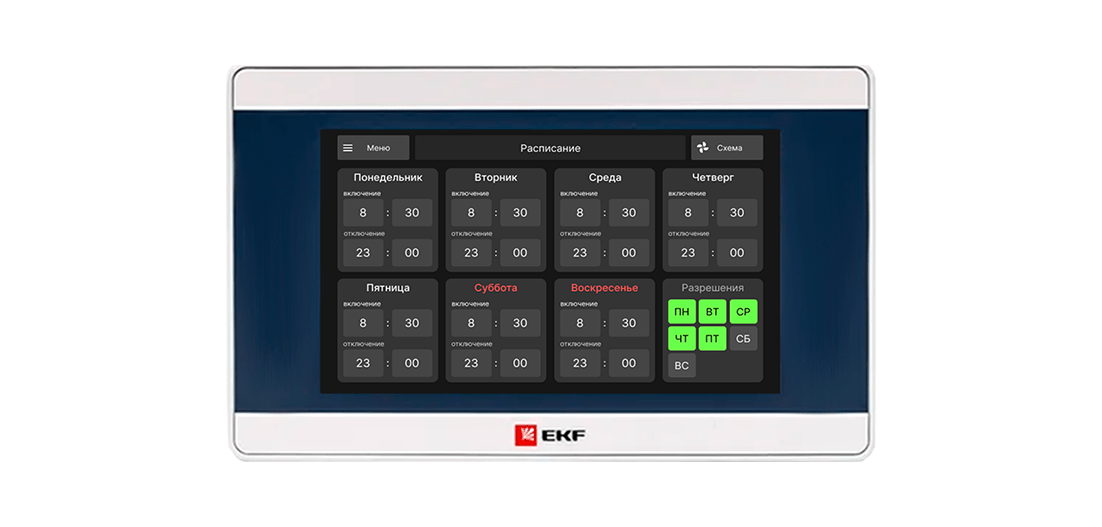

Расписание

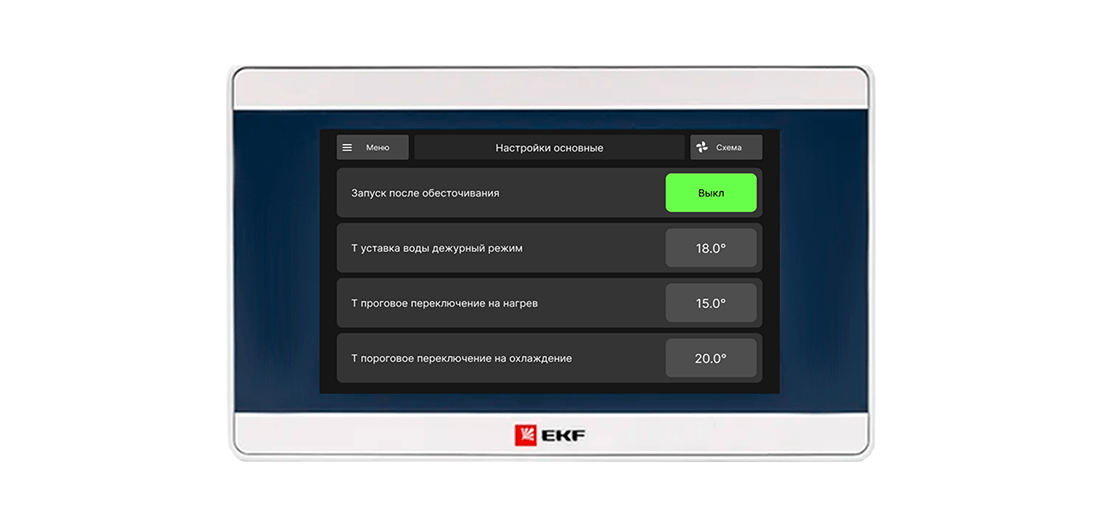

Настройки пользователя

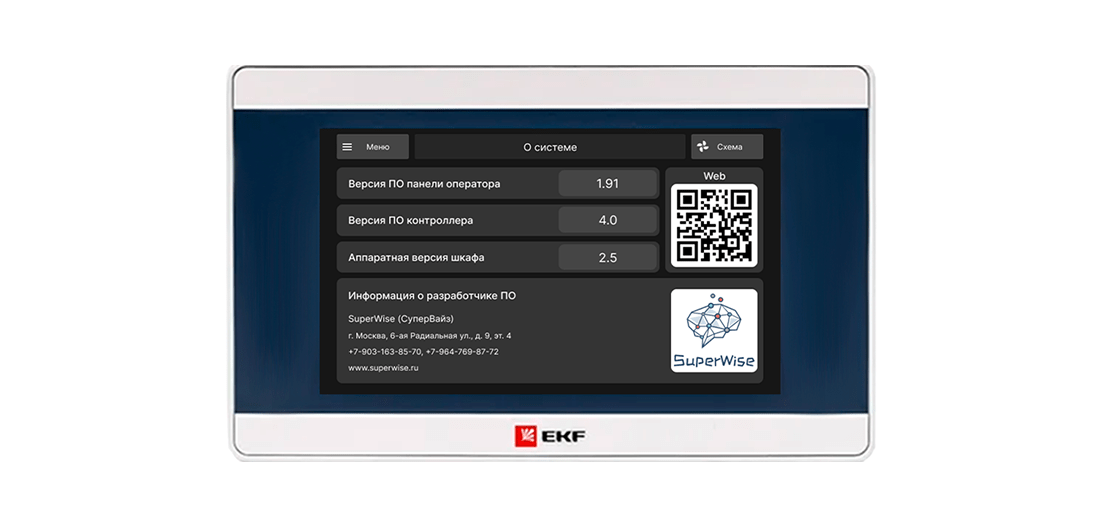

Информация о системе и разработчике

Web интерфейс

Каждый шкаф автоматизации вентиляционной системы поставляется с полноценным графическим интерфейсом пользователя, который доступен через Web браузер вашего ПК или мобильного устройства. Такой интерфейс способен заменить систему диспетчеризации для небольших объектов.

Приточная система вентиляции
Приточно-вытяжная система вентиляции с рециркуляцией вытяжного воздуха и кондиционером

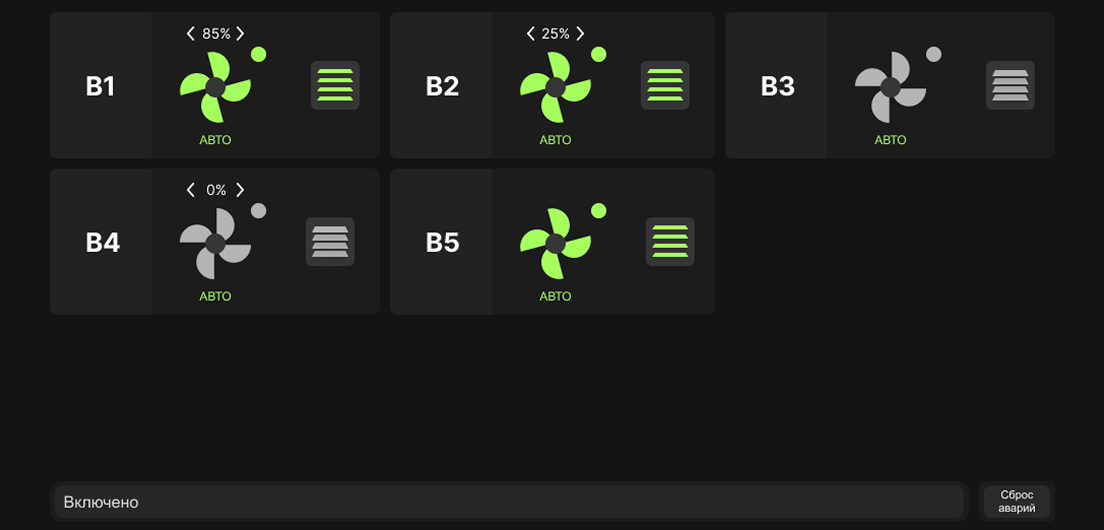

Втяжные системы вентиляции с плавным и прямым пуском

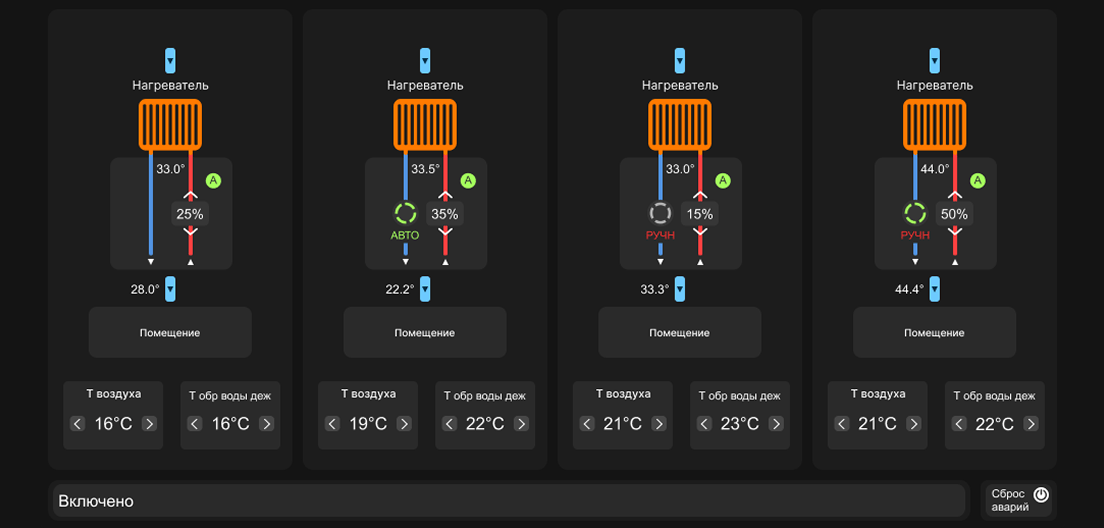

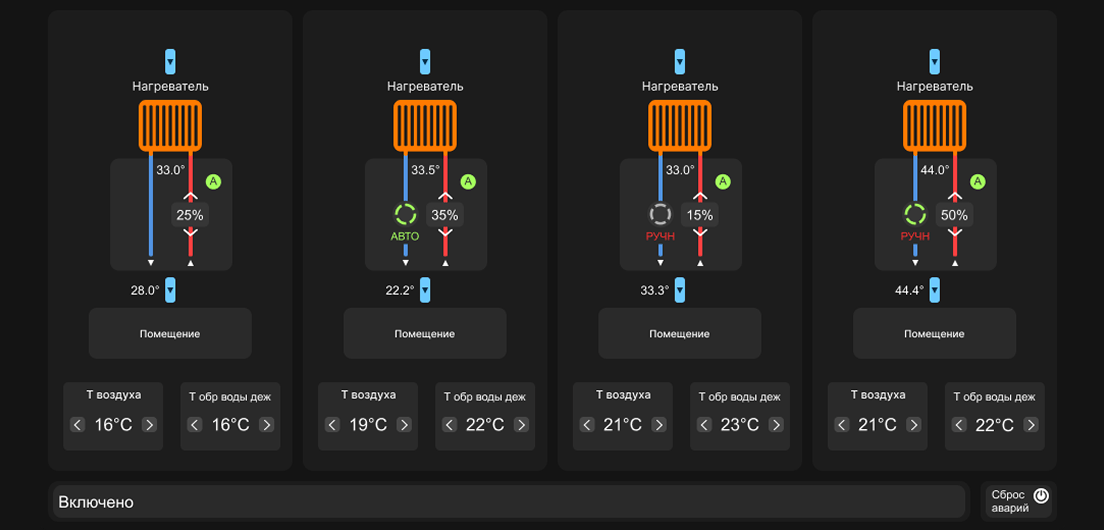

Смесительные узлы догревов (2-ая ступень нагрева воздуха)
Тренд T притока и T уставки
Расписание
